En l'evolució de l'electrònica moderna, les limitacions físiques del disseny del producte s'han tornat tan difícils com els requisits elèctrics. Els enginyers s'enfronten cada cop més al dilema d'ajustar més funcionalitat a espais més reduïts alhora que mantenen la fiabilitat en condicions dinàmiques. La placa Rigid-Flex ha sorgit com la resposta a aquest repte, combinant l'estabilitat estructural de les plaques de circuit rígides amb l'adaptabilitat dels circuits flexibles.HONTECs'ha posicionat com un fabricant de confiança de solucions de taulers rígids flexibles, al servei de les indústries d'alta tecnologia de 28 països amb experiència especialitzada en la producció de prototips d'alta mescla, de baix volum i de gir ràpid.
El valor d'un tauler Rigid-Flex va més enllà del simple estalvi d'espai. En eliminar connectors, cables i juntes de soldadura que tradicionalment enllacen plaques rígides separades, aquesta tecnologia millora dràsticament la fiabilitat del sistema alhora que redueix el temps de muntatge i el pes total. Les aplicacions que van des dels dispositius mèdics i els sistemes aeroespacials fins a la tecnologia portàtil i l'electrònica d'automòbil depenen cada cop més de la construcció de Rigid-Flex Board per assolir els seus objectius de rendiment i durabilitat.
Situat a Shenzhen, Guangdong,HONTECcombina capacitats de fabricació avançades amb estàndards de qualitat rigorosos. Cada placa Rigid-Flex produïda porta la garantia de les certificacions UL, SGS i ISO9001, mentre que l'empresa implementa activament els estàndards ISO14001 i TS16949 per satisfer els exigents requisits de les aplicacions industrials i automotrius. Amb col·laboracions logístiques que inclouen UPS, DHL i transitaris de classe mundial, HONTEC assegura que les comandes de prototip i producció arribin a destinacions a tot el món de manera eficient. Cada consulta rep una resposta en un termini de 24 hores, cosa que reflecteix un compromís amb la capacitat de resposta que els equips d'enginyeria global valoren.
La decisió d'adoptar un tauler Rigid-Flex sovint es redueix a diversos avantatges diferents que afecten directament la fiabilitat del producte i l'eficiència de fabricació. Els dissenys tradicionals que es basen en connectors, cables i múltiples plaques rígides introdueixen possibles punts de fallada a cada interconnexió. Cada connector representa una articulació mecànica susceptible a danys per vibracions, corrosió i fatiga al llarg del temps. Una placa Rigid-Flex elimina completament aquests punts de fallada integrant circuits flexibles que serveixen d'interconnexió entre seccions rígides. Aquesta construcció unificada redueix la mà d'obra de muntatge, elimina els costos d'adquisició de connectors i elimina el risc d'encaminament incorrecte del cable durant el muntatge. Per a aplicacions subjectes a moviments, plegaments o vibracions repetits, la placa Rigid-Flex ofereix una fiabilitat mecànica superior en comparació amb les alternatives basades en connectors. A més, l'estalvi d'espai pot ser substancial, ja que les seccions flexibles es poden plegar o doblegar per adaptar-se a formes irregulars de tancament, cosa que permet als dissenyadors utilitzar l'espai disponible de manera més eficient. La reducció de pes és un altre avantatge important, especialment per als dispositius mèdics aeroespacials i portàtils on cada gram és important.HONTECtreballa amb els clients per avaluar aquests factors al principi de la fase de disseny, assegurant-se que la decisió de buscar un tauler rígid-flex s'alinea tant amb els requisits tècnics com amb les consideracions del volum de producció.
La zona de transició on el material rígid es troba amb el material flexible representa l'àrea més crítica en la fabricació de taulers Rigid-Flex. HONTEC utilitza controls d'enginyeria especialitzats per garantir que aquestes regions mantenen la integritat elèctrica i la resistència mecànica durant tot el cicle de vida del producte. El procés comença amb una selecció precisa del material, utilitzant substrats flexibles basats en poliimida que mantenen la flexibilitat alhora que ofereixen una excel·lent estabilitat tèrmica. Durant la fabricació, les seccions rígides es construeixen amb FR-4 estàndard o laminats d'alt rendiment, mentre que les seccions flexibles se sotmeten a un processament acurat per mantenir la seva flexibilitat. L'àrea de transició rep una atenció especial durant els processos d'aplicació de coberta i màscara de soldadura, assegurant que la interfície romangui lliure de concentracions d'estrès que podrien provocar una fractura del conductor sota flexió repetida.HONTECutilitza tècniques d'encaminament de profunditat controlada i ablació làser per definir amb precisió els límits de transició. Per als dissenys de taulers Rigid-Flex que requereixen flexió dinàmica repetida, l'equip d'enginyeria avalua el radi de flexió, els requisits del cicle flexible i la selecció de materials per optimitzar la durabilitat. Les proves posteriors a la fabricació inclouen proves de cicle flexible per a aplicacions dinàmiques i proves d'estrès tèrmic per validar que les zones de transició mantenen la continuïtat elèctrica a través de les variacions de temperatura. Aquest enfocament integral garanteix que la placa Rigid-Flex funcioni de manera fiable en l'entorn d'aplicació previst.
Dissenyar un tauler rígid-flex per a aplicacions que impliquen flexió o moviment repetits requereix una atenció especial a diversos factors que difereixen de les aplicacions estàtiques.HONTECL'equip d'enginyeria posa èmfasi en el radi de flexió com a consideració principal: la relació entre el radi de flexió i el gruix del circuit flexible afecta directament la vida útil de les traces de coure en condicions dinàmiques. Una pauta general és mantenir un radi de flexió mínim d'almenys deu vegades el gruix del circuit flexible per a aplicacions dinàmiques, encara que els requisits específics depenen del nombre de cicles de flexió esperats. L'encaminament de traces dins de seccions flexibles requereix una col·locació esglaonada del conductor en lloc d'apilar traces directament una sobre l'altra, la qual cosa crea punts de tensió durant la flexió. El gruix del revestiment a les zones de transició rep una consideració especial, ja que aquesta regió experimenta una tensió mecànica concentrada. HONTEC aconsella als clients que evitin col·locar vies, components o forats passant dins de les zones flexibles, ja que aquestes característiques creen punts d'estrès localitzats que poden provocar fallades. Les capes de blindatge, quan siguin necessàries, s'han de dissenyar amb patrons de trama creuada en lloc de coure sòlid per mantenir la flexibilitat. El nombre de cicles flexibles previstos, ja siguin milers per a un producte de consum o milions per a equips industrials, informa les regles de selecció i disseny de materials. En abordar aquestes consideracions durant la fase de disseny, HONTEC ajuda els clients a aconseguir solucions de plaques rígides flexibles que compleixin tant els requisits de rendiment elèctric com les expectatives de durabilitat mecànica.
La implementació amb èxit d'una placa Rigid-Flex requereix una col·laboració que va més enllà de la fabricació estàndard de PCB.HONTECproporciona suport d'enginyeria que comença amb el disseny per a les revisions de fabricabilitat, ajudant els clients a optimitzar l'apilament de capes, les geometries de les zones de transició i la selecció de materials abans que comenci la fabricació. Aquest enfocament proactiu redueix els cicles de desenvolupament i evita redissenys costosos.
Capacitats de fabricació aHONTECabasten una àmplia gamma de configuracions de taulers Rigid-Flex, des de dissenys senzills flexibles de dues capes amb reforços rígids fins a construccions complexes de múltiples capes que incorporen vies cegues, vies enterrades i múltiples seccions rígides. Les opcions de material inclouen substrats flexibles de poliimida estàndard, materials de baixes pèrdues per a seccions flexibles d'alta freqüència i laminats avançats sense adhesiu per a aplicacions que requereixen una estabilitat tèrmica superior.
La selecció d'acabats superficials per a aplicacions de plaques rígides flexibles té en compte tant la soldabilitat com la durabilitat de la flexió, amb opcions que inclouen l'or d'immersió per a superfícies planes que s'adapten a components de pas fi i ENIG per a aplicacions que requereixen compatibilitat d'unió de filferro.HONTECmanté estrictes controls de procés per a la manipulació flexible del material, inclosos entorns d'humitat controlada durant la fabricació per evitar l'absorció d'humitat que podria afectar la qualitat de la laminació.
Per als equips d'enginyeria que busquen un soci de fabricació capaç d'oferir solucions fiables de taulers rígids flexibles des del prototip fins a la producció,HONTECofereix experiència tècnica, comunicació sensible i sistemes de qualitat provats. La combinació de certificacions internacionals, capacitats de fabricació avançades i un enfocament centrat en el client garanteix que cada projecte rebi l'atenció necessària per al desenvolupament del producte amb èxit.
ELIC Rigid-Flex PCB és la tecnologia de forats d'interconnexió en qualsevol capa. Aquesta tecnologia és el procés de patent de Matsushita Electric Component al Japó. Està fet de paper de fibra curta del producte tèrmic "poli aramida" de DuPont, que està impregnat amb resina epoxi i pel·lícula d'alta funció. A continuació, està fet de formació de forats làser i pasta de coure, i la làmina i el filferro de coure es pressionen a banda i banda per formar una placa de doble cara conductora i interconnectada. Com que no hi ha cap capa de coure galvanitzat en aquesta tecnologia, el conductor només està fet de làmina de coure i el gruix del conductor és el mateix, cosa que afavoreix la formació de cables més fins.
R-f775 FPC és una placa de circuit flexible feta de material flexible r-f775 desenvolupat per songdian. Té un rendiment estable, una bona flexibilitat i un preu moderat
EM-528K PCB és una mena de placa composta que connecta PCBs rígids (RPC) i PCB flexibles (FPC) a través de forats. A causa de la flexibilitat de FPC, pot permetre el cablejat estereoscòpic en equips electrònics, que és convenient per al disseny 3D. Actualment, la demanda de PCB flexible rígid creix ràpidament al mercat global, especialment a Àsia. Aquest treball resumeix la tendència de desenvolupament i la tendència del mercat de la tecnologia, les característiques i el procés de producció de PCB flexibles rígids

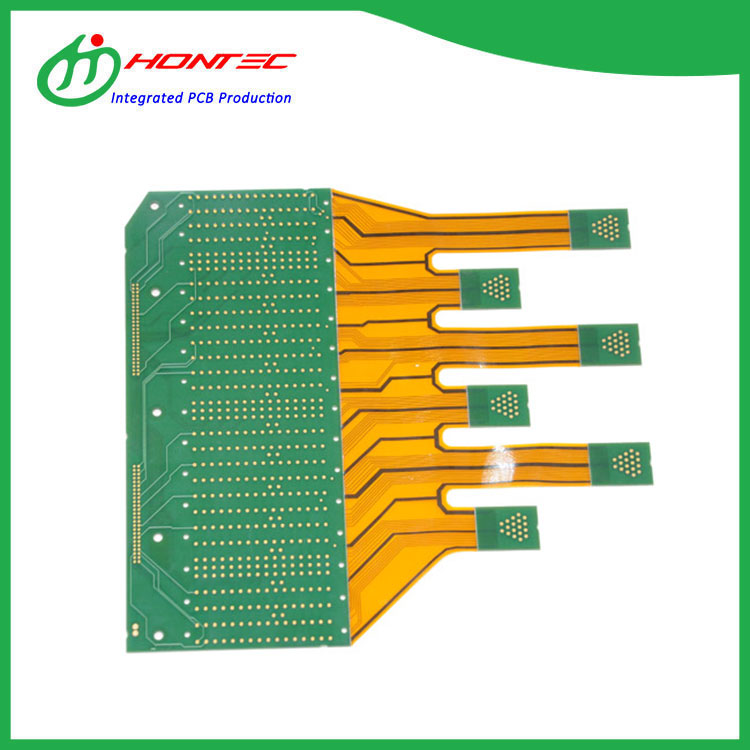

Com que el disseny del PCB R-5795 s’utilitza àmpliament en molts camps industrials, per tal d’assegurar una taxa d’èxit elevada per primera vegada, és molt important aprendre els termes, requisits, processos i bones pràctiques de disseny flexible rígid. El PCB TU-768 Rigid-Flex es pot veure a partir del nom que el circuit de combinació de flexió rígida està composta per una taula rígida i una tecnologia de taulers flexibles. Aquest disseny és connectar el FPC multicapa a una o més plaques rígides internament i / o externament.
El PCB AP8545R fa referència a la combinació de tauler suau i tauler dur. És una placa de circuit formada combinant la capa inferior flexible amb la capa inferior rígida i, a continuació, laminant en un sol component. Té les característiques de la flexió i el plegament. A causa de l'ús mixt de diversos materials i múltiples passos de fabricació, el temps de processament del PCB flexible rígid és més llarg i el cost de producció és més elevat.
A la prova de PCB de consumidors electrònics, l’ús de PCB R-F775 no només maximitza l’ús d’espai i minimitza el pes, sinó que també millora considerablement la fiabilitat, eliminant així molts requisits per a les juntes soldades i el cablejat fràgil propens a problemes de connexió. El PCB rígid Flex també té una alta resistència a l’impacte i pot sobreviure en entorns amb molta tensió.
