En diferents escenaris d'aplicació,Junta d’alta velocitatEl disseny ha d’ajustar -se estretament a les seves funcions bàsiques i limitacions físiques, mostrant un èmfasi evident. Com a centre nerviós del sistema, el pla posterior té la pesada responsabilitat de connectar moltes targetes filles i realitzar un intercanvi de dades d’alta velocitat. El repte principal d’aquest tipus de disseny de taulers d’alta velocitat és superar els problemes d’integritat del senyal causats per la interconnexió de densitat ultra-alta. Es posa especial èmfasi en el control estricte d’impedància per combinar els canals de senyal d’alta velocitat i té requisits gairebé durs en el procés de selecció, disseny i perforació posterior dels connectors. S'ha de minimitzar la reflexió i la crisi per assegurar la fiabilitat de les dades i la sincronització de rellotges en transmissió de llarga distància. Al mateix temps, l’enorme mida física i l’estructura d’apilament complexa del pla posterior també planteja requisits únics per a la dissipació de calor i la resistència mecànica.
Per a les targetes de línia (o targetes de visita), el consell d’alta velocitat que hi ha és directament responsable de la transmissió, el processament i el reenviament de senyals. Aquest tipus de disseny es centra en optimitzar la ruta de transmissió dels senyals des de les interfícies fins a les xips de processament. Les plaques d’alta velocitat han de disposar amb cura les línies de parells diferencials d’alta velocitat, controlar precisament la seva longitud igual, la distància igual i l’espai per minimitzar la interferència inter-símbol i la distorsió del senyal i assegurar la fidelitat de les dades a freqüències elevades (com ara 25G+). La integritat d’energia i l’alimentació de baix soroll són una altra clau, i s’ha de proporcionar una font d’energia extremadament “neta” per a xips d’alta velocitat mitjançant l’apilament optimitzat, un gran nombre de condensadors de desacoblament i possibles capes d’energia dividida. A més, la densitat de dissipació de calor sol ser més elevada i es requereix un dissipador de calor o fins i tot un disseny de conductes.

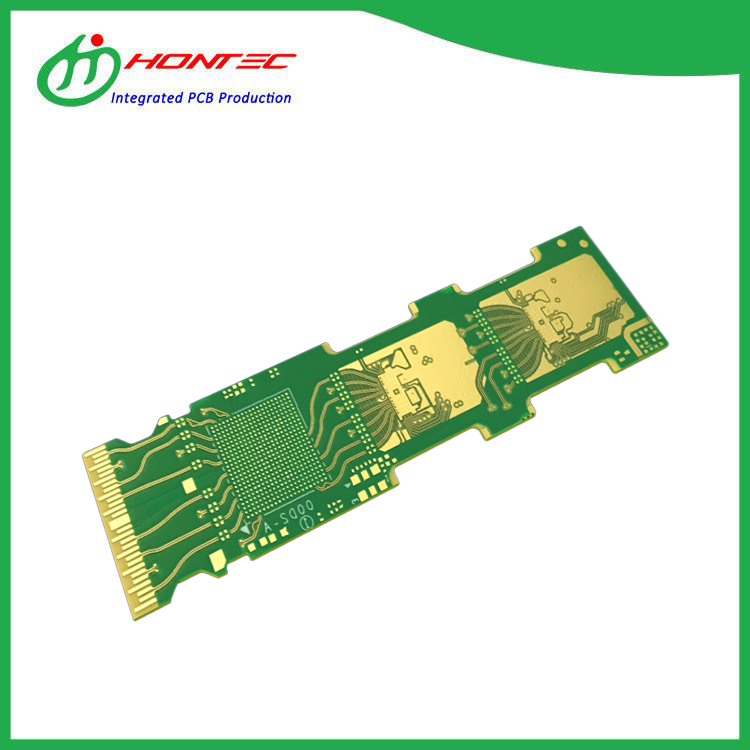

Pel que fa als mòduls òptics, elTaulers d’alta velocitatDins d’ells s’adonen de la conversió electro-òptica/fotoelèctrica en un espai extremadament compacte. El focus principal del disseny està molt comprimit per l’equilibri final entre la miniaturització extrema i el rendiment d’alta freqüència. L’àrea de les juntes d’alta velocitat és molt cara, el nombre de capes de cablejat és limitat i el concepte de disseny de RF està àmpliament prestat. Cal simular i optimitzar finament l'estructura de microstrip/estranguera, prestar una atenció especial a l'efecte de la pell d'alta freqüència i la pèrdua dielèctrica i utilitzar de forma intel·ligent materials de substrat mixt (com FR4 combinats amb Rogers) per satisfer els estrictes pèrdues d'inserció i indicadors de pèrdua de retorn. El seu disseny també ha de solucionar el problema de compatibilitat electromagnètica entre xips d’alta velocitat, circuits d’accionament i làsers/detectors a distàncies d’interconnexió extremadament curtes. En resum, a l’hora de dissenyar taulers d’alta velocitat, l’interès es centra en l’estabilitat de les interconnexions d’alta densitat de mida gran, la targeta de línia posa l’accent en la qualitat del senyal i la garantia d’alimentació de la ruta integrada i el mòdul òptic persegueix el rendiment d’alta freqüència i la coordinació de la dissipació de calor sota el límit de la miniaturització.
