PCB multicapa

HONTEC és un dels principals fabricants de PCB multicapa, especialitzat en prototips de gran barreja, de baix volum i de protecció ràpida per a indústries d'alta tecnologia de 28 països.



El nostre PCB multicapa ha superat la certificació UL, SGS i ISO9001, estem en aplicació de ISO14001 i TS16949 també.



Situat aShenzhende GuangDong, HONTEC col·labora amb els UPS, DHL i els remitents de classe mundial per oferir serveis d’enviament eficients. Benvingut a comprar PCB multicapa. Totes les sol·licituds dels clients s’estan responent en 24 hores.

View as

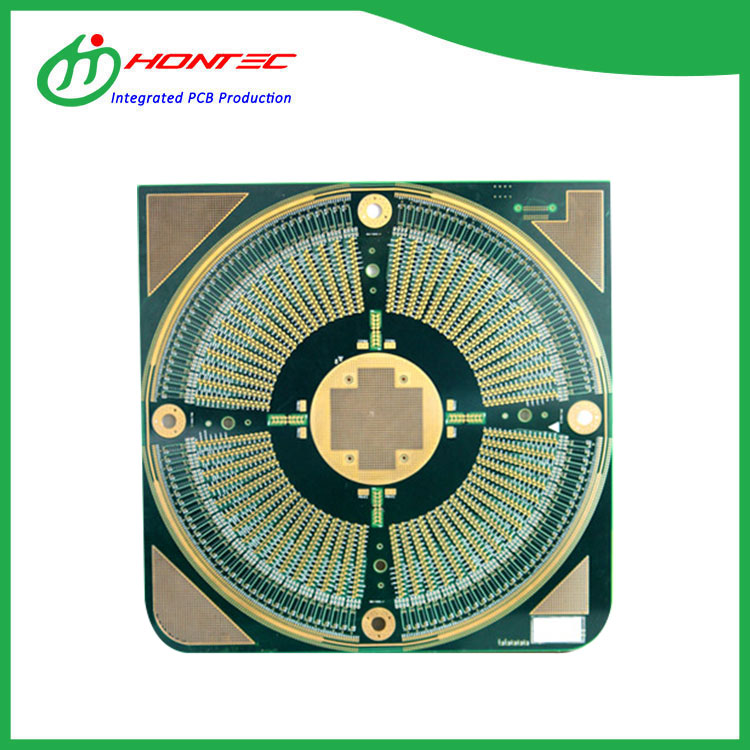

  • PCB de precisió multicapa: el mètode de fabricació del tauler multicapa es fa generalment pel patró de la capa interna, i després el substrat simple o doble cara es fa mitjançant el mètode d’impressió i gravat, que s’inclou a la capa intercalada especificada, i després s’escalfa, a pressió i enganxat. Pel que fa a la perforació posterior, és el mateix que el mètode de forat passant de placa de doble cara.

  • Tauler de circuits multicapa de PCB: el mètode de fabricació de la placa multicapa es fa generalment pel patró de capa interna, i després el substrat simple o doble cara es fa mitjançant el mètode d’impressió i gravat, que s’inclou a la capa intercalada designada, i després s’escalfa , a pressió i enganxat. Pel que fa a la perforació posterior, és el mateix que el mètode de forat passant de xapa de placa de doble cara. Es va inventar el 1961.

  • A l’època tàctil, s’han aplicat PCB de pantalla de condensadors a diversos equips industrials, com ara automatització industrial, terminals de benzineres, pantalles de visualització d’avions, GPS per a automòbils, equipament mèdic, màquines POS i ATM bancàries, instruments de mesura industrials i rails d’alta velocitat , etc. Espereu, s'està desenvolupant una nova revolució industrial. El següent és el PCB de pantalla de condensador de 4 capes, espero ajudar-lo a comprendre millor el PCB de pantalla de condensador de 4 capes.

  • A grans velocitats, les traces de PCB de control d’impedància s’utilitzen com a línies de transmissió i l’energia elèctrica es pot reflectir enrere i enrere, semblant a la situació en què les ondulacions de l’aigua del llac es troben amb obstacles. Les traces d’impedància controlada estan dissenyades per reduir els reflexos electrònics i garantir una correcta conversió entre les traces del PCB i les connexions internes.

  • El via-in-PAD és una part important del PCB multicapa. No només té el rendiment de les funcions principals del PCB, sinó que també utilitza el "via-in-PAD" per estalviar espai.

  • Vies enterrades: les vies enterrades només connecten les traces entre les capes interiors, de manera que no siguin visibles des de la superfície del PCB. Com ara el tauler de 8 capes, els forats de 2-7 capes són forats enterrats. El que es refereix a la relació mecànica Cull Buried Hull Buried Hole, espero ajudar-vos a comprendre millor el PCB mecànic cec.

La més nova {paraula clau} a l'engròs feta a la Xina de la nostra fàbrica. La nostra fàbrica es diu HONTEC, que és un dels fabricants i proveïdors de la Xina. Benvingut a comprar alta qualitat i descompte {paraula clau} amb el preu baix que té la certificació CE. Necessiteu llista de preus? Si necessiteu, també us podem oferir. A més, li proporcionarem un preu barat.
